Adapterplatinen für FREEZER2011

Auf meiner Homepage liegen die Eagle Dateien für den Freezer und die Adapter-Platinen: https://www.horus.com/~hias/freezer/turbo-freezer-2011/freezer-eagle-files.zip

Aber Vorsicht: ich kann mich dunkel dran erinnern, dass da drin bei den XL-Adapter Board Files Lötstoplack über den Pads für die Freezer-Buchsenleisten liegt.

Bevor ihr Platinen bestellt kontrolliert das besser noch mal und korrigiert das, sonst müsst ihr vor dem Löten mühsam auf den Platinen rumkratzen um die Pads freizulegen.

so long,

Hias

ich schau mal nach ob ich noch welche da habe...

HiassofT schrieb: Auf meiner Homepage liegen die Eagle Dateien für den Freezer und die Adapter-Platinen: https://www.horus.com/~hias/freezer/turbo-freezer-2011/freezer-eagle-files.zip

Aber Vorsicht: ich kann mich dunkel dran erinnern, dass da drin bei den XL-Adapter Board Files Lötstoplack über den Pads für die Freezer-Buchsenleisten liegt.

Bevor ihr Platinen bestellt kontrolliert das besser noch mal und korrigiert das, sonst müsst ihr vor dem Löten mühsam auf den Platinen rumkratzen um die Pads freizulegen.

so long,

Hias

Na die Sorte ist aber überholt... das war ein Fehler damals der schon lange behoben wurde!

Lass doch einfach mal eine Handvoll (z.B. 10) von denen die OK sind machen und tu den Überschuß in den Shop ?

mega-hz schrieb: Na die Sorte ist aber überholt... das war ein Fehler damals der schon lange behoben wurde!

Ah, gut zu wissen.

Kannst Du mir die korrigierten Eagle Files per Mail schicken, dann lad ich sie auf meine Website hoch.

so long,

Hias

ja gerne, werde ich raussuchen

hier die XL Adapter Datei: inkl. Eagle (V9.x) Brd File.

Hallo,

FlorianD schrieb: keiner, der mir die Teile genauer spezifizieren kann?

ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

Sry, Erhard

Erhard schrieb: ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

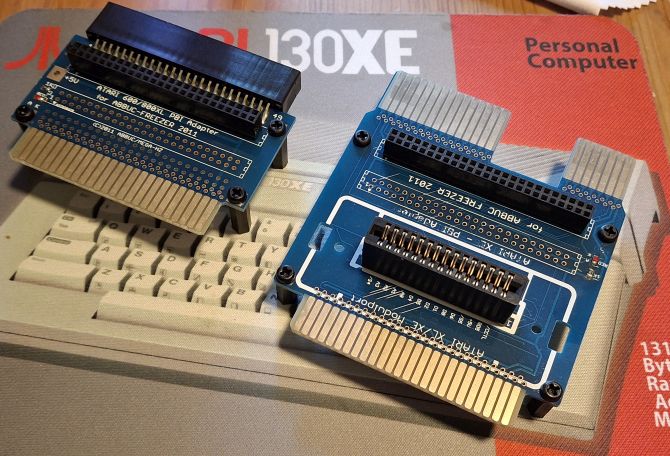

... das kann ich so bestätigen. Sowohl auf der XL als auch auf der XE Platine befindet sich nix außer Buchsen:

Die XE-Adapter Platine finde ich aber unabhängig vom Freezer sehr nützlich, da man damit am XE einen senkrechten Modulslot hat und auch den XL PBI am XE hat. Gibt es dazu dir Gerberdateien?

Olix schrieb: ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

Also auf Deinem Bild ist eindeutig eine LED und ein Widerstand zu sehen 😀

Olix schrieb: Gibt es dazu dir Gerberdateien?

Ja, auf der offiziellen https://www.horus.com/~hias/freezer/turbo-freezer-2011/ Infoseite.

Sind im Archiv "freezer-eagle-files.zip" enthalten.

FlorianD schrieb: - 4 Abstandshalter mit Muttern, welche Länge? - 1 SMD Widerstand 1K (welche Größe) - 1 SMD LED (Typ, Größe)

Abstand = 15mm. Die LED ist eine normale SMD Led in 1206 (imperial). Der Widerstand ist 0805 (imperial), irgendetwas zwischen 680R - 1K ist ok.

tfhh schrieb:

Olix schrieb: Gibt es dazu dir Gerberdateien?

Ja, auf der offiziellen https://www.horus.com/~hias/freezer/turbo-freezer-2011/ Infoseite.

Sind im Archiv "freezer-eagle-files.zip" enthalten.

Super, vielen Dank.

tfhh schrieb:

Olix schrieb: ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

Also auf Deinem Bild ist eindeutig eine LED und ein Widerstand zu sehen 😀

😲 😎 Sorry - Altersweitsichtigkeit 😂

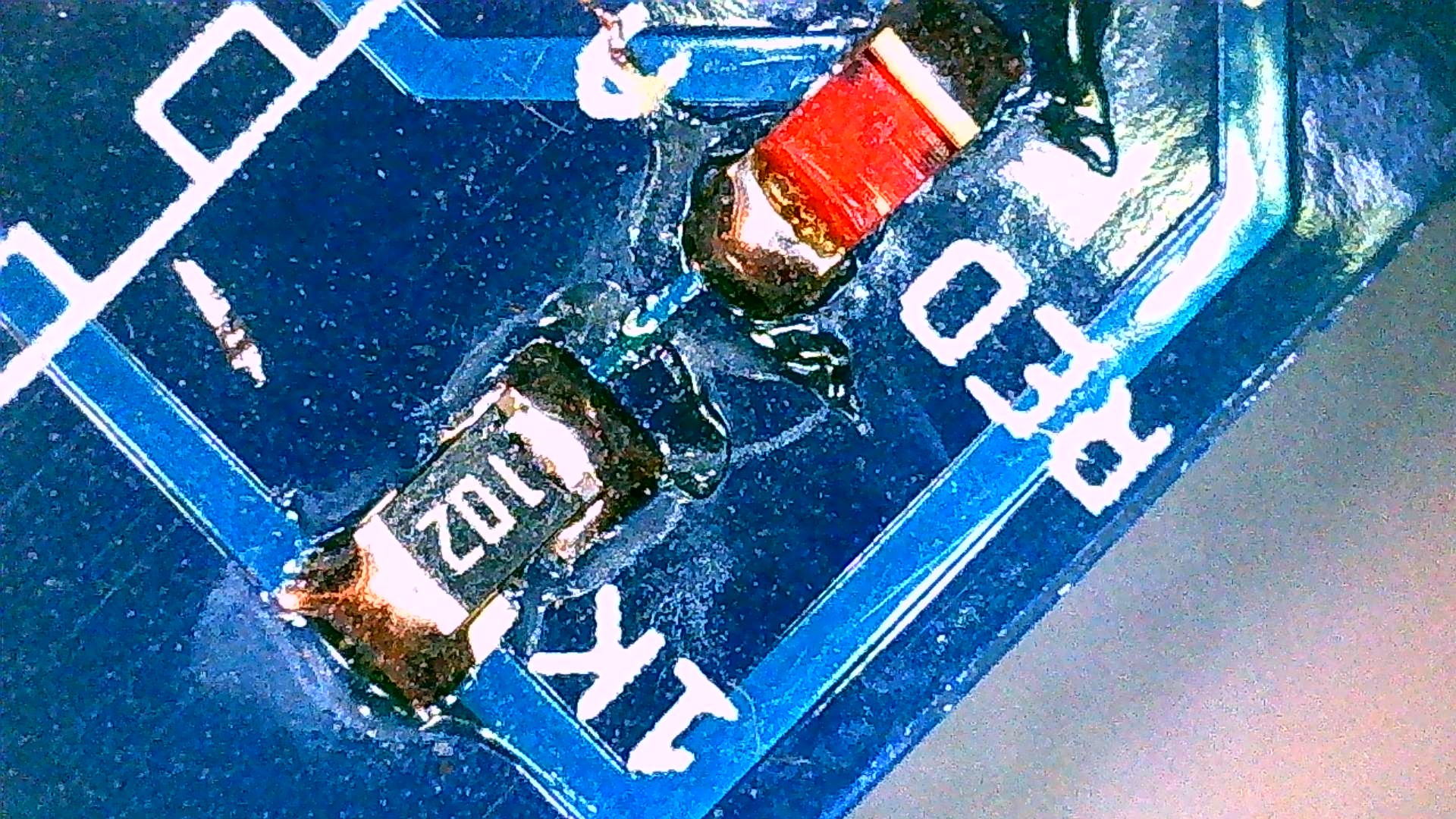

Habe es mir nochmal unterm Mikroskop angeschaut ... und ja du hast recht:

Wieso hat Dein Freezer nur 1 Stiftleiste ???

Erhard schrieb: Wieso hat Dein Freezer nur 1 Stiftleiste ???

Mein Freezer hat eine "Zweireihige" Stiftleiste. Bräuchte der mehr?

Olix schrieb: Mein Freezer hat eine "Zweireihige" Stiftleiste. Bräuchte der mehr?

meiner hat zwei zweireihige Stiftleisten und steckt mit diesen auch in zwei zweireihigen Sockeln auf der Adapterplatine.

Innendrin hat mein Freezer auch zwei Platinen.

Vielleicht hast Du eine modernere Version, die mit nur 1 Platine auskommt? Oder Deiner hat keine RAM-Disk und Flash-Disk, falls das auf der zweiten Platine ist ...

Erhard

... ich muss zu meiner Schande gestehen, dass ich das Gerät noch nie benutzt habe.

Ist ein reines Vitrinen-Stück 😲

Von daher weiß ich gar nicht ob ich auch eine Speichererweiterung drin habe. Aber jetzt bin ich natürlich neugierig und werde das testen ....

Das mit der Beschriftung ist einfach ein Design-Fehler von mir. Hat aber keine Auswirkung auf die Funktion. Die Gerber Daten habe ich HIAS geschickt damit sie auf seiner Seite aktualisiert werden können. Aber auch weiter oben zu sehen. Übrigens, du kanns als LED sowohl 1206,0805 oder auch PLCC2 nehmen. Ist im Prinzip egal, sie zeigt nur an das 5V anliegen.

Und: die blauen Platinen stammen nicht von mir, k.A. wer die gemacht hat!

@FlorianD ich denke, das dürfte die Remake Version von Panos Santos sein - die Bilder hier https://forums.atariage.com/gallery/album/1628-freezer-2011-remake/ sehen sehr danach aus.

Vielleicht kann sich @Olix ja dran erinnern, wo er den Freezer damals gekauft hatte :)

so long,

Hias

FlorianD schrieb: Ich würde 10 machen, brauche aber Hilfe bei den Gerberdateien, das kann ich nicht weil keine Ahnung und kein Eagle.

Nichts für ungut, aber wäre es nicht schlauer, wenn jemand, der das schon öfter gemacht hat, die Platinenbestellung und ggf. Anpassung übernimmt? Man kann auch beim Bestellen viele Fehler machen, die Begriffe sind nicht jedem klar und die Chinesen prüfen nur absolut rudimentär - ansonsten wird gemacht, was der Kunde angegeben hat.

Ich könnte bei einer meiner nächsten PCB Orders welche mitbestellen, das kann aber 2-3 Wochen min. noch dauern und bestücken tue ich die auch nicht, das müßte jeder selbst übernehmen. Platine per Brief und gut ist. Ich würde einfach 20 Stück ordern und wenn ich dann welche herumliegen habe, geht die Welt davon nicht unter...

Es handelt sich m.W.n. um den Panos-Remake (die blaue Platine).

Florian, ich werde mich die Tage dranmachen und die Beschriftung anpassen. Stelle dann die neuen GerberDaten hier online.

Sind nur die XL Adapter angedacht?

Den XE Adapter fände ich auch sehr nützlich.

ich schau mal wegen XL und XE Adaptern. Hatte ja beide im Programm..

hier die aktuellen Gerber-Dateien zu XL und XE Adapter Platinen. Bei der XL Platine die Beschriftung ignorieren, die wurde damals direkt im Bauteil eingefügt. Stört aber nicht, da Kupfer Vorrang zum Bestückungsdruck hat.

FlorianD schrieb: Die Lochreihen für die zwei 2x25 Buchsenleisten sind zu weit auseinander, da passt der Freezer (mit den 2 Steckverbindern) nicht rein. Egal welche von den 3 Lochreihen, die passen in keiner Kombination.

Oh, Mist :-(

Hias, die von MegaHz geschickten Zip bitte direkt von Deiner Hompage löschen, die sind unbrauchbar.

In dem Fall ist's gut, dass ich noch nicht dazugekommen bin das ZIP hochzuladen :)

Dane jedenfalls fuer den Hinweis!

so long,

Hias

FlorianD schrieb: tja, das war 1 Schuss in den Ofen bei der XL Platine. Die Lochreihen für die zwei 2x25 Buchsenleisten sind zu weit auseinander, da passt der Freezer (mit den 2 Steckverbindern) nicht rein. Egal welche von den 3 Lochreihen, die passen in keiner Kombination.

Admin, bitte die hier im Thread gelinkten Zips auch löschen, die sind unbrauchbar.

Schade.

Die XE Platinen sehen gut aus, da probiere ich aber erstmal aus, ob die auch funktionieren.

Hi Florian,

Die XL ZIP-Files habe ich jetzt mal rausgeschmissen.

Gtx., andY

0805 passt besser.

bei den XL Platinen habe ich wohl die falsche hochgeladen. Muss nach demUrlaub nochmal die anderen Dateien checken.. sorry

Du hast ne Email!

Hier nun die korregierten Daten für die XL-PBI Adapterplatine. (Eagle Board datei sowie Gerberdaten für JLCPCB)

hast Du auch "Goldfingers" bei JLCPCB angeklickt? Sowie eine Abschrägung beim PBI Bereich?

also hast Du in HASL und nicht in ENIG bestellt? Bei Enig würden Goldfingers nix extra kosten. Ich habe hier einige Platinen an denen dahinter eine weitere angesteckt wird die waren auch nicht vergoldet und haben massive Kontaktprobleme nach den Jahren. Irgendwann hatte ich dann mal die in ENIG bestellt und die sehen noch heute aus wie neu.
